■概述

   HD-S5300系列人工智能PID调节器采用微分先行的控制算法,带有外给定和阀位控制功能。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。

★双屏LED数码显示，且带有光柱模拟指示功能(0～100％)。

★具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。

★具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示。

★可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等输出控制方式可选择。

★带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调。

★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。

★仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。

★带DC24V馈电输出，为现场变送器配电。

★输入、输出、电源、通讯相互之间采用光电隔离技术。

★具备多种外形尺寸及样式供用户选择。

★参数设定密码锁定、参数设置断电***保存，具备参数恢复出厂设定功能。

■仪表选型

 HD-S5310□-□/X-□/□/□/□/□( )-□-( )
单路控制  ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
 HD-S5320□-□/□-□/□/□/□/□( )-□-( )
外给定控制① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
 HD-S5330□-□/□-□/□/□/□/□( )-□-( )
阀位控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

■备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口，规格尺寸为H型的仪表只能做单路控制。
3、规格尺寸为D、E型的仪表,接线端子25~36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5A，规格尺寸为H型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、当仪表选择K5控制输出功能时(正、反转输出)，报警输出***多只能选择2限报警。
5、当型号HD-S5310/5320控制输出选择K1时指单个继电器接点输出
当型号HD-S5330控制输出选择K1时指继电器正反转接点输出
6、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：HD-S5310A-14/X-0/0/2/X/X-A(单路控制)

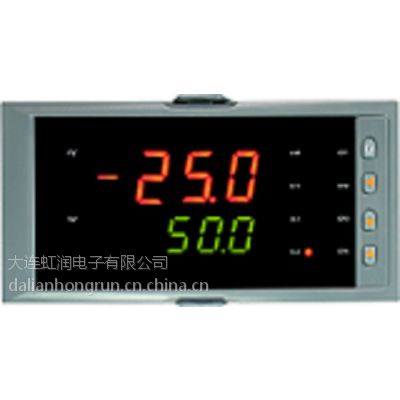

型号描述：外形尺寸：横式160*80mm（宽*高），输入信号：Pt100，控制输出：4-20mA，变送输出：4-20mA，报警输出：2限报警，供电电源：AC100-240V。
例2：HD-S5320C-14/27-K1/X/2/X/X-A(外给定控制)

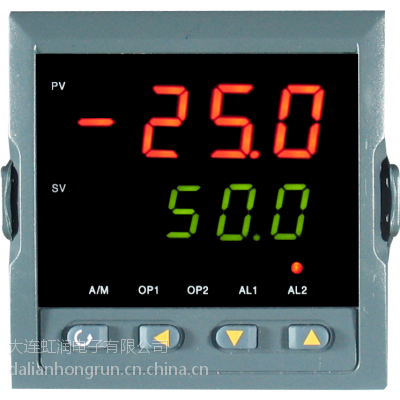

型号描述：外形尺寸：方式96*96mm（宽*高），输入信号：Pt100/4-20mA，控制输出：继电器接点输出，报警输出：2限报警，供电电源：AC100-240V。

例3：HD-S5330A-14/27-0/0/2/X/X-A(阀位反馈控制)

型号描述：外形尺寸：横式160*80mm（宽*高），输入信号：Pt100/4-20mA，控制输出：4-20mA，变送输出：4-20mA，报警输出：2限报警，供电电源：AC100-240V。

例4：HD-S5330A-14/27-K1/X/2/X/X-A(阀位反馈输入正反转控制输出)

型号描述：外形尺寸：横式160*80mm（宽*高），输入信号：Pt100/4-20mA，控制输出：正反转输出，报警输出：2限报警，供电电源：AC100-240V。
例5：HD-S5330A-14/X-K1/X/2/D1/X-A(无阀位反馈输入正反转控制输出)

外形尺寸：横式160*80mm（宽*高），输入信号：Pt100，控制输出：正反转输出，报警输出：2限报警，通讯方式：RS-485，供电电源：AC100-240V。
